GRIT株式会社の下山です。本日は長野県長野市の総合病院における医療用酸素ガスマニフォールドの設備改造工事のレポートです。こちらの病院では7,000L酸素ボンベ16本をマニフォールドで供給していますが、ガス使用量の増加に伴い可搬式の液体酸素ボンベ(LGC)での酸素供給に切り替え、かつ既存のマニフォールドを予備酸素供給装置へ切り替える工事を行うことになりました。当社としては、新築時はもとより同改築時の医療ガス配管工事や保守点検作業で普段よりお世話になっている馴染み深い病院となります。
LGCはLiquid Gas Containerの略称で、液化酸素など約-183℃の超低温ガスを液体状態で大量に保管運搬できる魔法瓶構造の容器のことですです。通常の7,000Lボンベ20本分弱のガスを省スペースで保管運搬しつつ供給する事ができます。
現状の酸素ガス供給装置です。7,000Lの酸素ボンベが片バンクそれぞれ2列8本の両バンク合計16本で酸素ガスを供給しています。
スペースの関係でLGC置き場および蒸発器の設置箇所はマニフォールドから5mほど離れた場所へ新たに設置しました。蒸発器やLGC転倒防止架台をアンカーボルトで固定します。
アルミ製で2基設置されているのが気化装置で、気化器や蒸発器などと呼ばれるものです。気化装置は超低温の液化酸素を外気や外部熱源で温めて気体の酸素に戻すための設備ですが、医療用酸素供給装置では主に空温式と呼ばれる装置が使用されます。1リットルの液体酸素が約800リットルの気体酸素に変わるため、院内の患者さんに清浄な医療用酸素を安定して供給する事ができます。空温式の蒸発器は外気を利用して液体酸素を温める装置のため、熱伝導が良いアルミニウム製のフィンと呼ばれる羽が気化装置の配管に多く取付けられています。
蒸発器上部の内側に見える真鍮製の装置がエコノマイザー弁です。エコノマイザー弁とは、ベッセル内で液体酸素が蒸発することで自然発生する気体の酸素を、大気解放することなく有効利用して蒸発器へ送ることで、気体の酸素を捨てずに使い切るための装置です。減圧弁や安全弁とは役割が異なる装置で、文字どおり酸素ガスを100%使い切る「エコ」な機能を持った装置です。

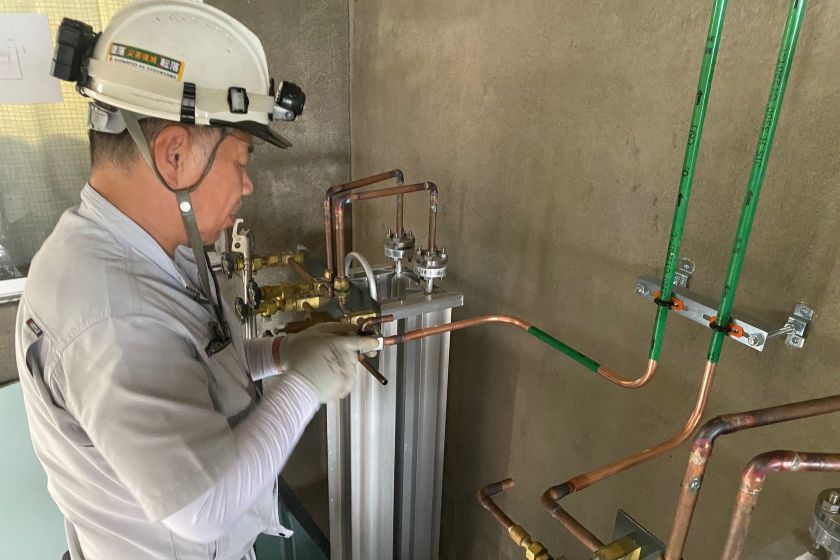

LGC設置箇所からマニフォールドまでの配管工事を行います。
新たに設置するマニフォールドのための電源線の取出しや警報線の配線等の電気工事を行います。
保守点検用アウトレットバルブの増設を行います。配管の気密試験を行い漏洩がないことを確認し、その他の事前作業をすべて完了した後に、酸素ガスの仮設供給を行いLGCからの供給に切り替える工事を行います。
左側が既存の酸素ガスマニフォールドでこの左バンクを残して予備酸素供給装置へ切替えます。右側のマニフォールドは今回新たに設置したLGC用のマニフォールドとなります。
左右バンクにLGCを1基づつ設置して実ガスによる試運転作業を行います。
配管漏洩検査、電源線導通確認、警報確認試験および圧力調整等の最終確認を行い、LGCによる安定供給を確認して無事お客様へお引渡することが出来ました。
