いつもご覧いただきありがとうございます。
GRIT株式会社の下山です。本日は新潟県新潟市の総合病院改修工事において実施中の医療ガス配管工事のレポートです。こちらの病院では倉庫として使われていた部屋を順次病室へ改修する工事が行われており、当社は医療ガス工事に関わっています。今回は天井内配管は終了し、新しい病室へ設置するメディカルコンソールの設置作業を行いました。

まずは施工図に従い所定の位置にベースとなるライナーを設置します。壁には石膏ボードの下にベニヤ板が仕込んであるため、木ビスで容易に設置することが出来ました。

次にライナーに引っ掛けるようにしてメディカルコンソール本体を取り付け、こちらも木ビスで固定します。これで本体の設置は完了です。

横から見るとこのような感じで上の部分がライナーに引っかかる構造になっています。

次に壁から出ている配管とコンソール内のアウトレット導入継手からの伸びる銅管を繋いでガス溶接にて接続します。狭い場所での溶接作業となるため、濡れ雑巾などで十分に養生しながら溶接作業を行いました。

終了後に配管に漏洩がないかを確認するため気密試験を行います。

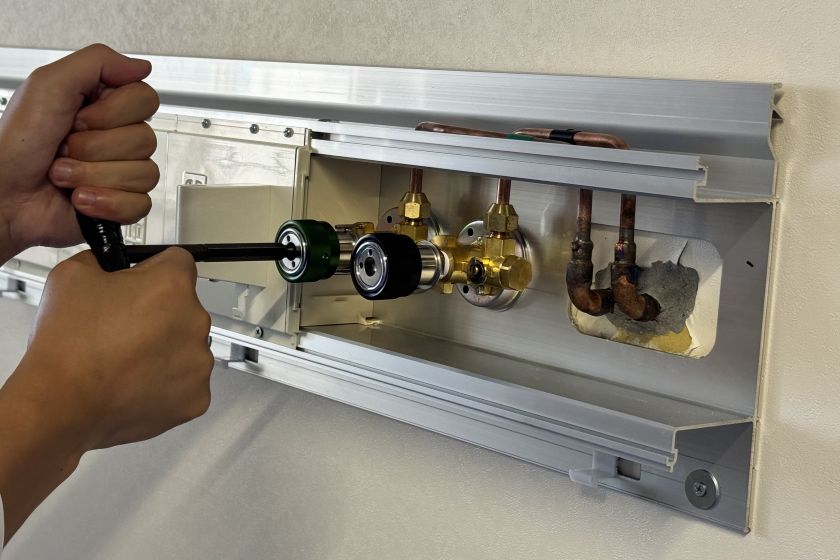

最後にアウトレットバルブを取付けてアウトレットバルブから漏洩がないかを確認するため、再度気密試験を行います。今回の工事はここまでで、この後に電工さんによる電気配線工事などを行ったのちに化粧パネルを閉じて終了となります。

本日もご覧頂きありがとうございました。
GRIT株式会社では、こうした医療用ガス配管設備などの配管工事を行っています。
